提升机
TH型斗式提升机
发布日期: 2013-4-13  来源: 吉泰建材机械  浏览次数: 1754 次


一、TH型斗式提升机的用途及特点
  TH型斗式提升机是我厂基于HL型斗式提升机研制的新产品,与其相比,具有输送量大,提升高度高,运行平稳可靠,寿命长等显著优点。其主要技术性能及参数符合JB3926-85<<垂直斗式提升机>>(该标准等效,参照了国际标准和国外先进标准);牵引用园环链符合TM36-8<<矿用高强度园环链>>。
  本提升机具有以下特点:
  1、输送量大,相同斗宽的TH型与HL型相比,输送量增大近一倍:
  2、采用了组装式链轮。有轮体、轮缘用高强度螺栓联接而成。在链轮磨损到一定程度后,可拧下螺栓,拆换轮缘,更换方便,且节约拆料、降低了维修费;
  3、下部采用了重锤杠杆式张紧装置,即可实现自动张紧。一次安装后不需调整,又可以保持恒定的张紧力,从而保证机器的正常运转,避免了打滑或脱链;
  4、牵引件为低合金高强度园环链,经适当的热处理后,具有很高的抗拉强度和耐磨性,使用寿命长。
本提升机为混合或重力方式卸料,掏取式装料,适用输送堆积密度不大于1.5吨/米 3 的物料的粉状、粒状、小块状的低磨琢性物料,物料的温度不得超过250度。
  本机备有两种料斗:
  zh型(中深斗)一般使用于输送湿的,一结块,较难抛出的物料, 如湿砂、型砂、化肥、碱粉等。
  sh型(深斗)一般使用于输送干燥的、松散易于抛出的物料,如水泥、碎石、煤块、等。

  本提升机代号为TH,即园环链斗式提升机;产品规格以斗宽表示,其主要列于表1


型   号
TH160
TH250
TH315
TH400
TH500
TH630
TH800
TH1000
TH1250

料斗型式
zh
sh
zh
sh
zh
sh
zh
sh
zh
sh
zh
sh
zh
sh
zh
sh
zh
sh
输送能力,m 3 /h
19
30
30
48
35
59
58
94
73
118
114
185
150
240
240
360
360
540
料斗
料斗容量(l)
1.2
1.9
3
4.8
3.75
6
5.9
9.5
9.3
15
14.6
23.6
24
38
38
60
60
95
斗距(mm)
350
450
512
688
936
936
1001
链条

园钢径
x节(mm)
φ12X45
φ18X64
φ22X86
φ24X86
φ24X86
φ28X92
单链条破
断强(KN)
≥170
≥320
≥480
≥560
≥560
≥660

料斗运动
速度 (m/s)
1.3
1.2
1.4
1.5
1.6
1.6
1.6

传动链轮转数 (r/min)
62.5
46.8
42.5
37.6
35.8
31.8
30.5
30.5
28
输送物料的 最大块度(mm)
20
25
35
40
50
60
75
85
100

* :表中料斗容积为料斗盛水时容积。于实际填充量相近,故输送量计算时未考虑填充系数,具体选型时应根据物料特性查表(3)求得ψ修正值以此值修正表给输送量。

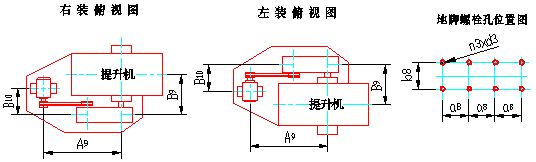

二 、提升机的结构型式图如下、主要尺寸参数见表2、传动装置技术规范见表3.
